IEC62446-1:2018測試程序

IEC62446-1:2018測試程序  光伏串 – 電流測量

光伏串電流測量測試的目的是確保系統的正常運行，并驗證在光伏陣列布線中沒有重大問題，這些測試不作為組件/陣列性能的測量。

短路測試或正常運轉時測試均可，可能的情況，優選短路測量，因?yàn)樗鼘⑴懦齺碜阅孀兤鞯娜魏斡绊?/span>測試結果應在10%偏差以內,大于10%可能跟光照，遮擋，組件損壞，安裝故障有關。

注意：I-V 曲線測試也與變頻器無關，并提供了進行此測試的良好替代方法

對比方法有兩種

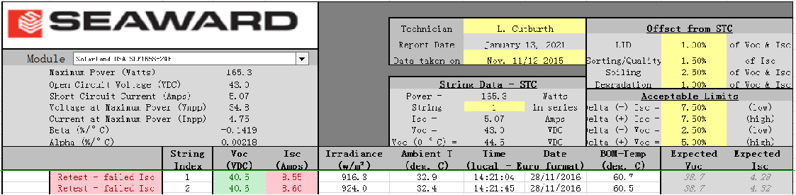

通過廠家提供的在測試時輻照度條件下的功率曲線對比或者通過廠家組件在STC狀態下的短路電流推算當前狀態下的短路電流，偏差不超過10%（建議用IV曲線測試儀或?qū)Ｓ瞄_路電壓短路電流測試儀測試后推算STC狀態下的短路電流值和廠家出廠STC數據對比）

對于同類型組件在輻照度穩定時可以相互對比偏差不大于10%，在輻照度不穩定情況下可以延遲測試或通過多個儀表測量短路，其中一個做為基準，其它測量值和其對比

光伏串 - 短路電流測試

首先確保所有開關設備和斷開裝置都打開，并且所有光伏串彼此隔離，輻照度穩定（5w/㎡內波動）后進行短路測試。

短路方法有三種：

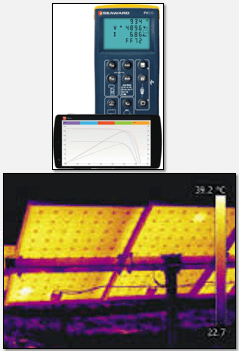

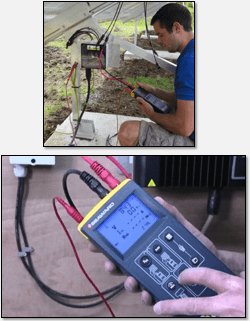

a）使用具有短路電流測量功能的測試儀器（例如專用光伏測試儀PV150/200，如右圖接線，短路和測量一起完成）；

b）臨時連接到已經存在于所述串電路中的負載斷路開關裝置中的短路電纜;

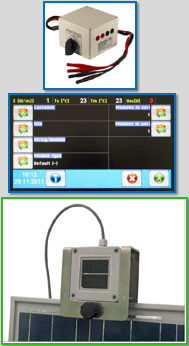

c）使用“短路開關測試箱”

光伏串 – 正常運行電流測試（輻照度不穩定的測試方法）

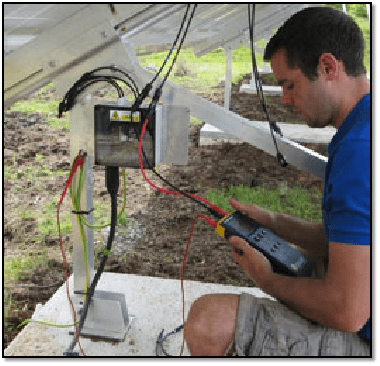

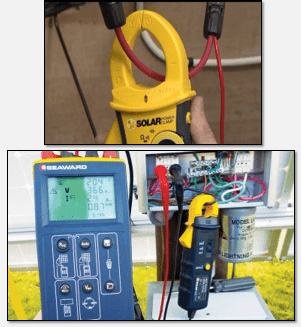

☆ 在系統開啟并處于正常操作模式（逆變器最大功率點跟蹤）的情況下，應使用放置在串電纜周圍的適當夾式電流表測量來自每個光伏串的電流。

☆ 對于具有多個相同串的系統，并且在存在穩定的輻照度條件的情況下，應當比較各個串中的電流的測量。

☆ 測試可被延遲。

☆ 可以使用多個儀表進行測試，其中一個儀表在參考串上。

☆ 可以使用輻照度計讀數來校正短路電流讀數。

☆ 可以使用專門的光伏測試儀（具有輻照度測量）。

☆ 可以執行I-V曲線測試。

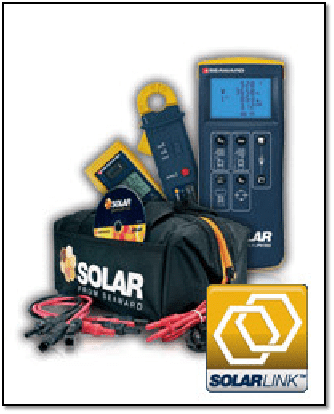

☆ 備注：PV200套裝滿足輻照度不穩定下的各種測試方案

IEC62446-1:2018測試程序 功能測試：

應進行以下功能試驗：

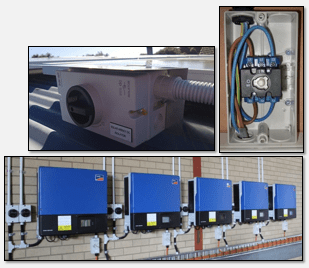

☆ 匯流箱，開關柜和其他控制設備的功能應進行試驗，包括但不限于顯示，控制，通訊，開關機等功能，確保正確的安裝，連接及運行。

☆ 光伏系統中所有逆變器應進行測試，以確保正常工作。測試程序應如變頻器制造商定義。

IEC62446-1:2018測試程序光伏陣列絕緣電阻測試

應進行以下功能試驗：

執行此測試存在潛在的電擊危險，因此，在開始任何工作之前完全理解該過程，應遵循以下基本安全措施

☆ 限制對測試區域的非授權進入

☆ 進行絕緣測試時，請勿觸摸任何并采取措施防

☆ 止任何其他人觸摸任何金屬部件

☆ 進行絕緣測試時，請勿觸摸任何并采取措施防

☆ 止任何其他人觸摸組件背板，組件層壓板及連接端子

☆ 在絕緣測試設備使用時，測試區域都有電壓，該設備應具有自動自放電能力。

☆ 在測試期間，應穿戴合適的個人防護服/設備。

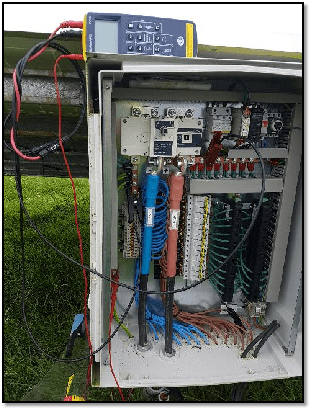

光伏陣列絕緣電阻測試方法：

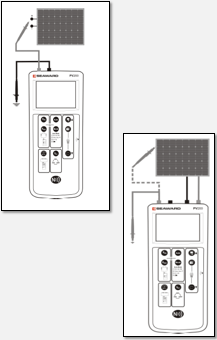

☆ 測試方法1 - 在陣列負極和地之間進行測試，然后在陣列正極和地之間進行測試。

☆ 測試方法2 – 在接地與短路陣列正負極之間進行測試。

備注：

1、在結構/框架接地的情況下，接地連接可以是任何合適的接地連接或陣列框架

2、對于陣列框架未接地的系統，調試工程師可以進行兩個測試：i）在陣列電纜和地之間  ii）以及在陣列電纜和框架之間。

3、對于沒有可接觸導電部件的陣列（例如，光伏屋面瓦），測試應在陣列電纜和建筑物地面之間。

測試流程：

開始測試之前：

☆ 限制非授權人員進入

☆ 將光伏陣列與逆變器隔離

☆ 斷開可影響接線盒或組合箱中絕緣測量的任何設備（例如過壓保護裝置）

絕緣電阻 – 10 kWp以內的光伏陣列

絕緣電阻 –高于10 kWp的光伏陣列,應該遵循下列兩種方法：

方法A

對以下進行絕緣電阻測試：

單個組串；或組合串

方法B

做為方法A的代替方法，允許測試整個陣列（或子陣列）的方案，如果低于要求的絕緣值，再嘗試方法A尋找問題點

IEC62446-1:2018 測試要求

第2類測試

☆ 串I-V曲線測量

☆ 紅外測量

備注：通常情況第2類測試適用于中大型電站系統抽樣測試，抽樣比例需要和客戶事先商定

IEC62446-1:2018測試程序  組串I-V曲線測量

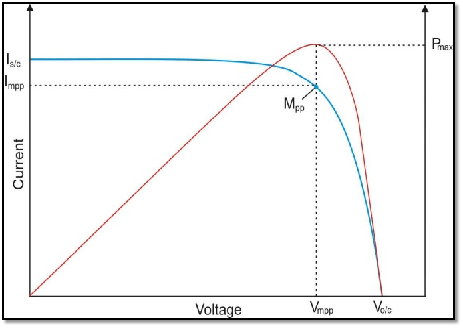

組串I-V曲線測量可獲得如下信息：

☆ 開路電壓Voc、短路電流Isc

☆ Vmpp、Impp、最大功率Pmax

☆ 方陣性能的測量值

☆ 組件/組串填充系數

☆ 識別組件/陣列缺陷或遮光問題

備注：I-V曲線測試儀可同時轉換為STC狀態下的功率值，用于和銘牌標稱值進行對比

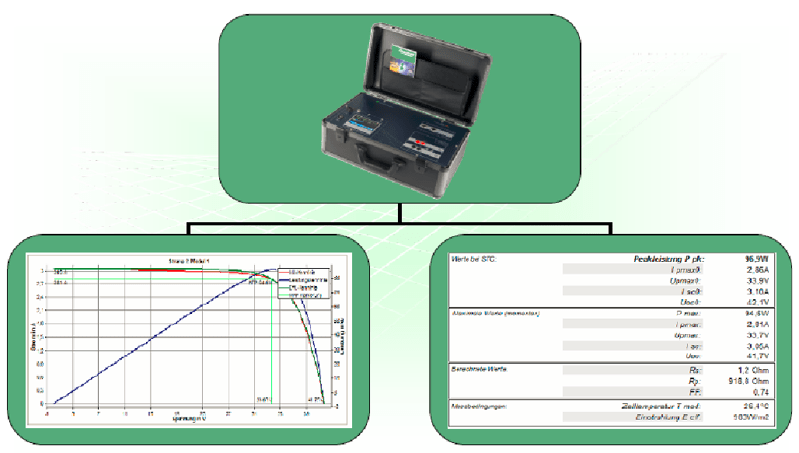

IEC62446-1:2018測試程序  組串I-V曲線測量設備

IEC62446-1:2018測試程序  組串I-V曲線測量步驟

☆ 確保待測組串和逆變器斷開

☆ 被測試組串應該隔離并連接到I-V曲線測試設備。

☆ 根據被測試組件的特性、類型和數量對測試儀器進行設置。

☆ 與I-V 曲線測試儀相關的輻照度計應安裝成與陣列平面匹配，并對其進行檢查以確保其不受任何局部遮光或反射光的影響。

☆ 在使用參考電池裝置的情況下，應對其進行檢查，以確保其與被測陣列具有相同的電池技術，或者針對技術上的差異進行適當?shù)男拚?/span>

☆ 測試結果轉換為STC狀態下的功率值

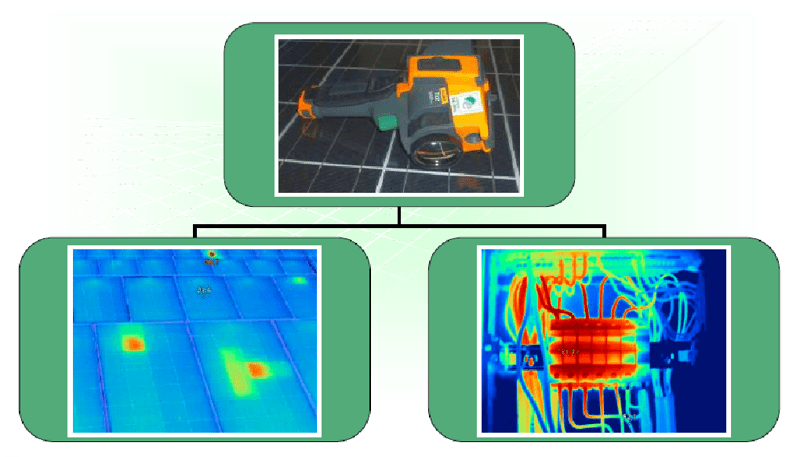

IEC62446-1:2018測試程序  紅外測量

該測試主要著眼于陣列中的異常溫度變化，通常這些異常的溫度變化是各種故障造成：

☆ IR測試結果 – 組件熱斑

通常組件溫度應相對均勻，無明顯溫差區域，但組件在接線盒周圍更熱，因?yàn)闊崃坎粫粋鲗?dǎo)到周圍環境，另外組件在邊緣、標簽、周邊和支撐處看到溫度梯度也是正常的。

☆ IR測試結果 - 旁路二極管

如果任何旁路二極管是熱的（打開的），檢查尋找明顯的原因，例如由于二極管保護的組件上的遮擋或碎片。如果沒有明顯的原因，可以懷疑是一個壞的組件。

☆ IR測試結果 - 電纜連接

組件之間的電線連接不應顯著高于電線本身。如果連接更熱，請檢查連接是否松動或被腐蝕。

IEC62446-1:2018測試程序  紅外測量

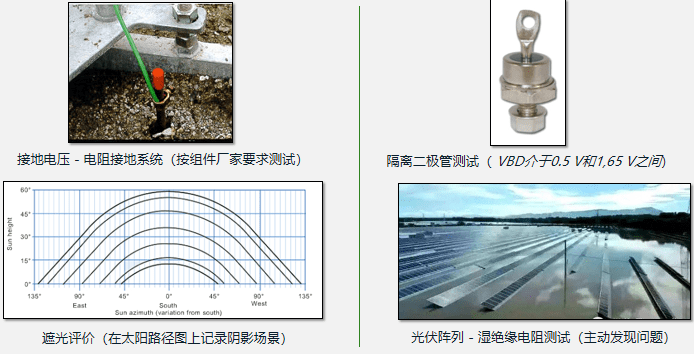

IEC62446-1:2018 測試要求 附加測試

IEC62446-1:2018版標準小結

☆ IEC62446-1:2018版標準主要分兩部分：系統文檔要求和驗證要求

☆ 與2016版相比，系統文檔要求基本沒有變化，對驗證要求中測試細節做了優化，例如對于測試結果的比對做了詳細說明并給出限值，增加1000v以上組件的絕緣電阻測試。

☆ 保留了2016版的附錄D，對于I-V曲線畸變的原因的判讀，有很高的參考意義

☆ 國內針對IEC62446.1-2018版推出團體標準T/CPIA 0010，在IEC原版基礎上根據國情做了內容上大幅度的增加，刪減，變更，可參考。
