首先預先提供以下信息：
進行故障回路阻抗ZL-PE的測量并基于測量結果確定短路電流IK，以確定在發生相線接地故障時是否滿足斷路器的停機條件。 在測量故障回路阻抗之前，必須完成電氣連續性測試。 根據DIN VDE 0100-600，在受RCD保護的電路中不需要測量環路阻抗ZL-PE，因為在發生相接地故障時斷路器不會跳閘，而是RCD 跳閘，正是由于它的跳閘電流低，故障回路阻抗也就無需測量。必須始終檢查RCD是否正常工作，并且必須測試線路阻抗ZL-N。
如果將漏電保護器（RCD）與附加保護結合使用來進行故障保護，則在測試漏電保護器（RCD）時，只需考慮DIN VDE 0100-410中規定的有關故障保護的相關要求即可。
盡管存在RCD，但許多人還是希望能夠測量故障回路阻抗，以便間接驗證PE導體的低阻抗連接，因為這是回路的一部分。 這個想法是在沒有單獨的低阻抗測量RLO（由于必須將額外的電纜鋪設到PA上，因此更為復雜）的情況下進行的。 注意：盡管測量了故障回路阻抗，但測量低阻抗連續性仍舊是必要的！
為此，存在三種計量可能性：
1.以低測量電流進行測量
為了進行環路阻抗測量，L-PE電壓僅加載有小于RCD跳閘閾值（通常為15 mA）的低交流電流。然后根據所得的壓降△U和△I = 15 mA計算出環路阻抗L-PE。例如，在1Ω的阻抗下，電壓降僅為15 mV，并且由于大多數測試儀器都在600 V的測量范圍內工作，因此顯而易見的是，這種微小的電壓變化無法精確測量-尤其是因為線路電壓即使在短短的幾個電網周期的測量期間內也會波動。因此，這種測量方法可在阻抗小于10Ω（請參見測試儀器的技術數據）時提供足夠準確的測量值，對應的短路電流IK不大于23 A（UN = 230 V）。對于具有跳閘特性B和最大額定電流4A的斷路器，這仍然足夠，即實際上僅在用于單個負載的過電流保護裝置的情況下，例如電動機保護開關。
盡管測試儀器還顯示ZL-PE的測量值小于10Ω，由此測量方法得出的IK值高達幾百安培，但這些僅是提供信息。 通過在同一測試對象上進行的多次測量獲得的測量值波動很大，這一點也很明顯。 此外，這將不符合低阻抗測量RLO標準中規定的200 mA 最小測量電流的要求。
2.通過直流偏置防止RCD跳閘

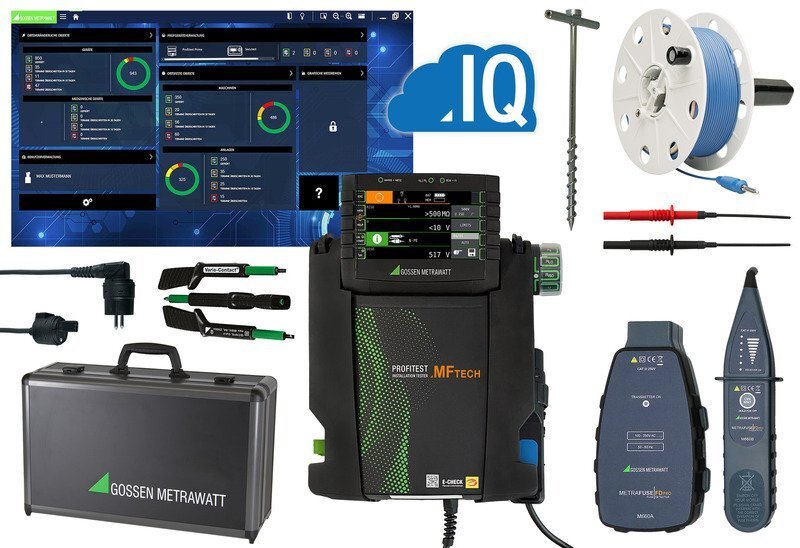

例如德國GMC-I的多功能電氣安裝測試儀PROFITEST M系列采用這種方案，首先通過直流電將常規的RCD（A或F型）磁飽和，這樣就可以在幾安培（極性相同的半波）的高測量電流下（即使是低阻抗情況）也可以進行足夠準確的測量，而不會使RCD跳閘（盡管不能保證）。 N導線也必須連接到測試儀器以進行此測量。
當然，這種方法不適用于對AC / DC敏感的RCD（類型B和B +）。
在這種情況下，僅可以用第三種方法！
3.在測量期間橋接RCD
注意：在橋接RCD時，所有保護措施都將失效！
