? 接地連續性測試中對于較長測試線纜的電阻調零功能
? 高達1000V DC的開路電壓測試功能并帶有極性顯示
? 高達15A DC短路電流測試功能
? 光伏陣列絕緣電阻測試電壓250/500/1000V可選
? 可針對單一組件或整個組串進行測試

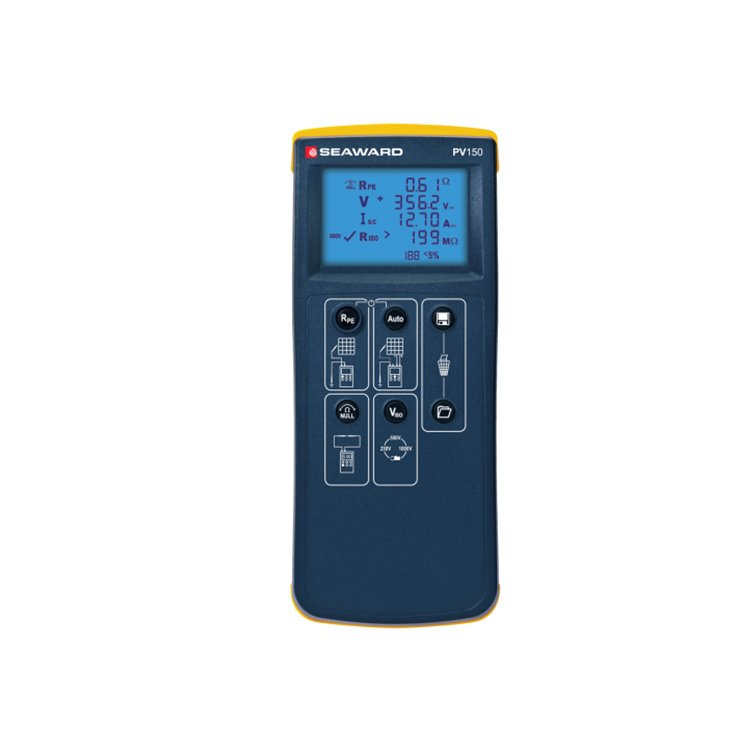

PV150+適用于光伏電站電氣安規測試及性能驗證
PV150+是PV150的升級版，采用更先進的測試技術，更適合現代光伏系統的測試應用，進一步提升了光伏電站檢測效率。集成接地連續性測試，直流側工作電流和發電功率測試功能，同時只需一個按鍵，絕緣電阻、開路電壓、短路電流測試即可完成，大大提升光伏電站現場電氣安全測試效率。
開路電壓測試(PV Terminals)
顯示量程 0.0VDC -1000VDC
測試量程 5.0VDC-1000VDC
分辨率 0IVDC maximum
精度 ±(0.5 % +2 digits)
提示音 DC 電壓極性正確或反轉
短路電流測試(PV Terminals）
顯示量程 0.00ADC -15.00ADC
測試量程 0.50ADC -15.00ADC
大功率 10kw
分辨率 0.01ADC maximum
精度 ±（1% + 2 digits）
接地電阻連續性測試(4mm Terminals)
開路下的測試電壓 >4VDC,nominal
2Ω下的測試電流 >200mA
顯示量程 0.00Ω -199Ω
測試量程(EN 61557-4) 0.05Ω-199Ω
分辨率 0.01Ω maximum
精度 ±(2% + 5 digits)
測試線阻值調零 Zero up to 100 by zero button
可視告警 ≥30V AC or DC at inputs
電路保護 Test inhibited if 230V AC or DC at inputs
根據 IEC61557-4標準的重復測試 Approx 4000 1second test
絕緣電阻測試
開路測試電壓 250V, 500V, 1000V (as per IEC61557-2)
測試電壓規格 -0% +20% (open circuit)
測試電壓 @ 1mA >1mA into UN x (1000Ω/V)
短路測試電流 <2mA
顯示量程 0.05MΩ - 199MΩ
測試量程 (EN 61557-2) 0.05MΩ - 199MΩ
分辨率 0.01MΩ maximum
精度 0.05MΩ - 100MΩ ± (5% + 5 digits) 101MΩ - 199MΩ ± (10% + 5 digits)
可視告警 ≥ 30V AC or DC at inputs
電路保護 Test inhibited if ≥ 30V AC or DC at inputs
根據 IEC61557-4標準的重復測試 Approx 3000 1 second tests
Rpe 電壓測量 (4mm Terminals)
顯示量程 30V - 440VAC/DC
電壓測量量程 30V - 440VDC 30V - 440VAC 50-60Hz
分辨率 1V
精度 ± (5% + 2 digits)
組件工作電流測量 (via AC/DC Current Clamp)
顯示量程 0.1A - 40.0A
電流測量量程 0.1A - 40.0A DC 0.1A - 40.0A AC 50-60Hz
分辨率 0.1A
精度 ± (5% + 2 digits)
組件發電功率測量 (via AC/DC Current Clamp and PV Terminals)
顯示量程 0.00kW - 40kW
測量量程 0.50kW - 40kW
分辨率 0.01kW
精度 ± (5% + 5 digits)
通用參數
儀器尺寸和重量
重量 1.1kg
尺寸 26.4 x 10.7 x 8cm
顯示 LCD 屏帶背光功能
供電 6 x 1.5V AA 電池
電池壽命 >1000 測試序列
自動關機 用戶可設置
內存 高達200 組完整測試數據
通訊
通過USB接口下載到PC (CSV format)
無線 “Solarlink TM” 技術和 Survey 200R通訊 (范圍 ~30m/100ft)
軟件
兼容SolarCert software (English language only)
PV150+光伏電站安規測試儀功能特色：
☆ 接地連續性測試中對于較長測試線纜的電阻調零功能
☆ 高達1000V DC的開路電壓測試功能并帶有極性顯示
☆ 高達15A DC短路電流測試功能
☆ 光伏陣列絕緣電阻測試電壓250/500/1000V可選
☆ 可針對單一組件或整個組串進行測試

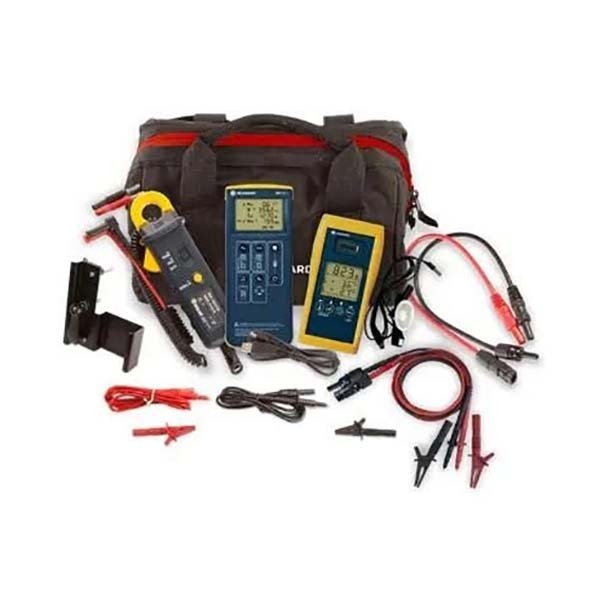

PV150+套裝包括
☆ PV150+ 主機
☆ 2x MC4 測試適配器
☆ 2x帶鱷魚夾的測試探頭
☆ AC/DC 電流鉗
☆ Solar Survey 200R輻照度計和溫度探頭
☆ Solar Survey200R 安裝夾具
☆ 堅固的便攜包
☆ 快速使用指南
☆ UKAS 認證報告
☆ SolarCert 軟件
為什么要買PV150+?
☆ 電容感應涌流耐沖擊性提升300%
☆ 滿足IEC62446標準要求的測試項目
☆ 安全設計減低帶電操作的風險
☆ 使用方便，簡單按鍵可完成所需測試
☆ 內置數據存儲功能和數據導出接口
