滿足IEC62368.1新標準的電氣安規測試解決方案

基于IEC 62368-1 測試電氣設備

國際電工委員會

國際電工委員會 (IEC) 是一家總部位于日內瓦的國際標準組織，負責制定和發布電氣工程和電 子領域的標準。 作為瑞士法律下的協會，IEC 是一個非營利的非政府組織。 除了位于日內瓦的 IEC總部外，還有四個區域中心：亞洲在新加坡，拉丁美洲在巴西，北美在美國，太平洋地區在悉尼。

歷史 IEC 成立于 1906 年，最初位于倫敦，但自 1948 年以來一直設在日內瓦。IEC 在協調測量單位標準方面發揮了重要作用，特別是高斯、赫茲和韋伯。 國際電工委員會也是首個提出標準體系的人，即 Giovanni Giorgi 體系，最終成為國際單位制 (SI)。 為了規范電工術語，1938 年出版了多語種國際詞典。 這項工作仍在繼續，國際電工詞典 (IEV) 仍然是電氣和電子行業的重要項目。

使命 IEC 的章程涵蓋了整個電子技術領域，包括電力轉換和配電、電子學、磁學和電磁學、電聲學、多媒體、電信和醫療技術，以及詞匯和符號、電磁兼容性、計量和操 作性能、可靠性、設計和開發、安全和環境等一般學科。

會員資格 IEC 由稱為國家委員會 (NC) 的成員組成。 每個 NC 代表其在 IEC 內的國家電工利益，涵蓋制造商、 公用事業、分銷商和供應商、消費者和用戶、政府各級研究機構、專業協會和行業協會，以及國 家標準機構的制定者。 大約 90% 的制定 IEC 標準的員工在工業界工作。 IEC 代表 80 多個國家/地區，組成 1442 個工作組和委員會

DIN EN IEC 62368-1

作為歐洲職業安全指令實施的一部分，電氣測試標準還發布了維修后的設備 – EN 50678。信息技 術設備不包括在內標準，因?yàn)楦鶕?jù)專家委員會的意見，修理后的測試要求由設備制造商，考慮到產品標準的要求。最后，IEC 62368 作為維修后測試的基礎。 IEC 62368 第 1 部分是一種產品安全標準，對能源進行分類，規定了保護措施能源并提供使用指南 。 指定的安全預防措施旨在減少疼痛、受傷的可能性，如果發生意外，財產損失。 IEC 62368-1 適用于音頻、視頻、信息和電信技術，包括標稱電壓高達 600 V 的電動辦公機器。 標準也適用于旨在集成到此類設備中的組件和組件。 與 DIN EN 60950-1 (VDE 0805-1) 和 DIN EN 60065 (VDE 0860) 相比，DIN EN 62368-1 (VDE 0868-1) 已經完全重組并采用了新的安全方法。 這種新方法的前提是損壞可以當足夠大小和持續時間的能量作用于物體時，就會發生。 考慮可能的能源造成的危險風險對于安全設備設計至關重要。

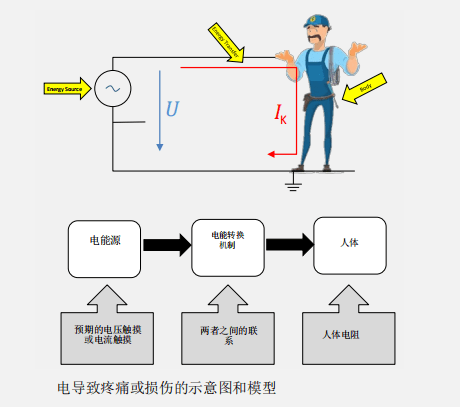

電能

當與身體建立兩個或多個電接觸時，就會發生電能傳輸：

☆ 首個電觸點在裝置的主體部分和導電部分之間

☆ 第二個電觸點位于身體的另一部分和

 → 地，或者

 → 設備的另一個導電部分

HBSE（基于危險的安全工程）

對 HBSE 的關注是新的。 在過去的 20 年里，這個問題得到了更大程度的處理。 國際電工委員會 自 2002 年以來，HBSE 的關注度越來越高。在此背景下，新發布的標準 ECMA-287（電子設備）移交給了 HBSDT（基于危害的標準開發團隊）。 該團隊在相關 IEC 技術委員會 (TC108) 的框架內工作，旨在開發較少的規范性并因此制定了面向未來的標準，以確保最終用戶的安全。

與規定遵守規定規范的傳統方法相反，作為開發和生產過程的一部分，制造商必須確保已考慮到已知危害，并且該產品可以在預期的環境中安全使用。 盡管 62368-1 等標準是基于風險的，但它們并未像 IEC 60601-1  那樣規定任何風險分析。

HBSE 原則通過識別潛在危險的能源和將能量傳輸給用戶的機制來保護設備用戶，并建議采取適當?shù)拇胧﹣?lái)防止這種情況發生。 涵蓋了正常操作和故障情況。 HBSE 促進危害的早期識別在開發過程中，可以修改產品設計以消除它們。 它還促進了額外的性能選項，以驗證是否符合相應的法規。 作為一個重要因素，HBSE 還評估安全措施的有效性。

電能

一個或多個保護裝置放置在可引起疼痛或傷害的電能源與身體部位之間。 對于可能導致疼痛的電源，常見的基本保護措施是電能源和身體部位之間的絕緣（也稱為基本絕緣）。

根據電流的大小、持續時間、波形和頻率，對人體的影響從難以察覺、可察覺或疼痛，直至有害。

標準中規定的漏電流要求對用戶所接觸的能源 (ESx) 進行了區分。 例如，非專業人士可能只接觸電能源 1，受過指導的電能源 2 的人員和電能源 3 的合格專家。

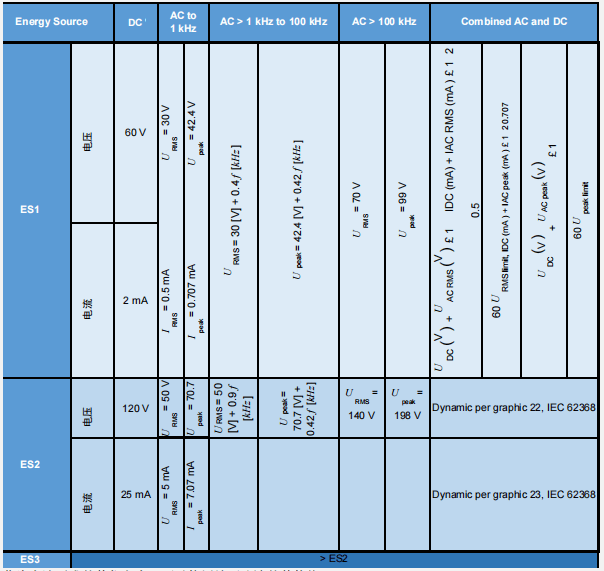

Limit Values for Electrical Energy Sources in Steady State – ES1/ ES2

作為上述要求的替代方案，可以使用純正弦波的其他值。

新 IEC 62368-1 的適用范圍

作為產品標準，新標準取代了之前的標準 IEC 60950（辦公設備）和 IEC 60065（電子、娛樂）并且 適用于這些傳統標準涵蓋的產品。 一般來說，這些包括辦公設備、信息和通信技術領域的電氣和電子設備，如音頻和視頻。無論采用何種技術，IEC62368均適用，以考慮新的和未來的這些領域的發展，例如智能手機、平板電腦、筆記本電腦、電子設備、3D 打印機等。

EC/EN 60950-1和IEC/EN 60065自 2020年12月20 日起不再適用，因此新的需要證書。 2020年 12月 20日之后制造的所有設備都必須根據新的 DIN ENIEC62368-1進行認證。 如果不是這種情況，例如因?yàn)榻?jīng)銷商出售舊庫存，受影響的設備將不符合歐洲低壓指令的要求。 在任何情況下都不得將此風險轉嫁給制造商:進口商也受到影響。例如，如果電氣設備中的電源不符合要求，則經銷商-例如 一家購買電氣儀器和設備，看似低廉的價格--可能面臨責任風險。

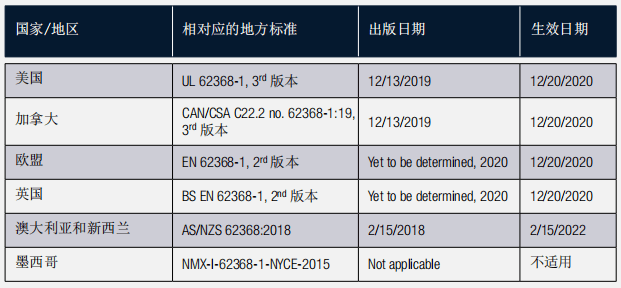

新標準的國際實施

美國、加拿大和歐盟以及其他國家/地區已經采用了新的危險相關安全標準 (62368-1)。

工作條件，單一故障

在正常操作條件、異常操作條件或單一故障條件 (SFC) 下，受過指導的人員不得接觸含有可能造成傷害的電能的部件。

單一故障條件是一種用于降低風險的單一方法存在缺陷或單一異常的情況條件為準。 單一故障安全被定義為電氣或醫療電氣設備或其部件的屬性，這使其在單一故障條件下的預期使用壽命期 間不會出現不可接受的風險。

為了使設備在單一故障條件下保持單一故障保護，必須考慮以下事件序列：

☆ 任何時候都可能出現任意單一故障情況.

☆ 發生單一故障后，設備必須保持單一故障保護

☆ 如果無法檢測到首個單一故障條件，則必須考慮第二個單一故障條件。在給定的一段時間后。 應該注意的是，這第二個單一故障條件必須獨立于首個單一故障條件。

☆ 當首個和第二個單一故障條件同時發生時，設備必須保持單一故障保護。 應該注意的是，術語“ 單一故障”

具有誤導性，因?yàn)榭赡苄枰紤]不止一種單一故障情況，如上文第三點所述。

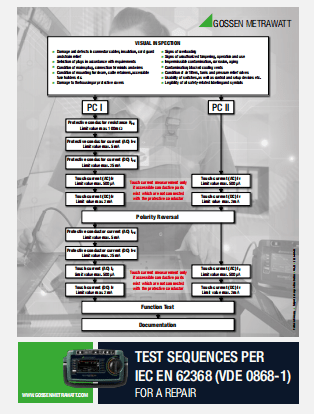

從 3.3 版開始，SECUTEST 和 SECULIFE 測試儀器系列已經配備了測試序列 - 在工廠預配置 - 用于維修后的測試， 基于 ES2 的 EN 62638。

維修只能由合格的電工或受過指導的人員進行！

基于 IEC 62911 的測試序列也可作為替代品，通常在生產過程中使用在交付新設備之前。 在這種情況下，安全的通過測試執行絕緣電阻測量500 V的電壓，而不是高壓測試，以避免對被測設備的意外損壞。

除此之外，用戶還可以創建測試序列

例如，它還考慮了一些制造商在其服務手冊中要求的單一故障條件。

對于預防性職業安全范圍內的測試，用戶通常是外行，因此電能源 1在這種情況下必須滿足要求 。 例如，新的 EN 50699 已考慮到這一點——這標準也適用于信息技術設備，為此，Secutest/ Seculife 出廠時還配備了預配置的測試序列。
